x1Designer

In nur

5 Schritten

zur eigenen Top Lautsprecherbox

Slide

Schritt 1: Anzahl der Wege

Legen Sie die Anzahl der Wege Ihrer Lautsprecherbox fest: z.B. 2 Wege Box aus Hochtöner und Bass oder eine 3 Wege aus Hochtöner, Mitteltöner und Bass.

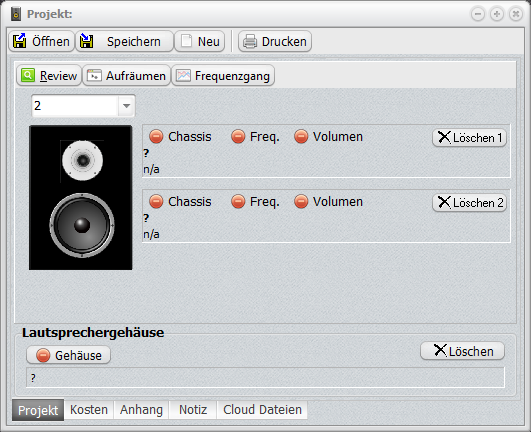

Führen Sie nun über die farbigen Punkte die benötigten Designschritte aus. Rot: Muss noch ausgeführt werden. Grün: Ist erledigt

Slide

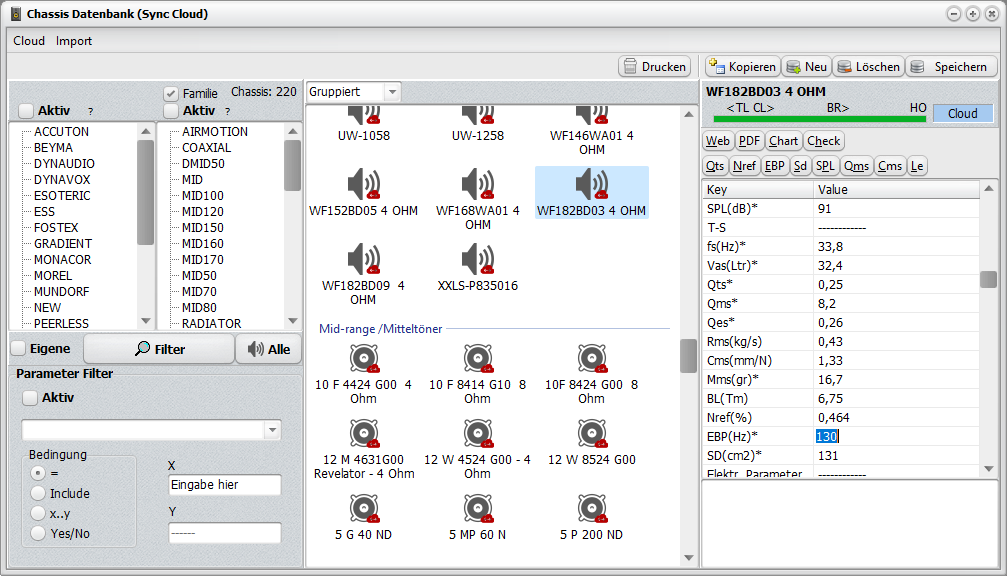

Schritt 2: Lautsprecher wählen - inkl. Tipp zur Gehäuseart

Über die Suche nach Typ, Maße oder technischen Parameter (Thiele Small) finden Sie schnell die richtigen Treiber für Ihr Design.

Die Datenbank kommt mit 200 vorinstallierten Lautsprechern und kann leicht durch den Import weiterer Lautsprecher von bekannten Webseiten wie Loudspeakerdatabase (aktuell >5000 Lsp) erweitert werden. Natürlich können Sie auch selbst Lautsprecher hinzufügen.

Was noch?

1. Empfehlung der Gehäuseart wie Geschlossen oder Bassreflex
2. Graphische Sortierung nach Lautsprechertyp
3. Sync. über mehrere PC's

Slide

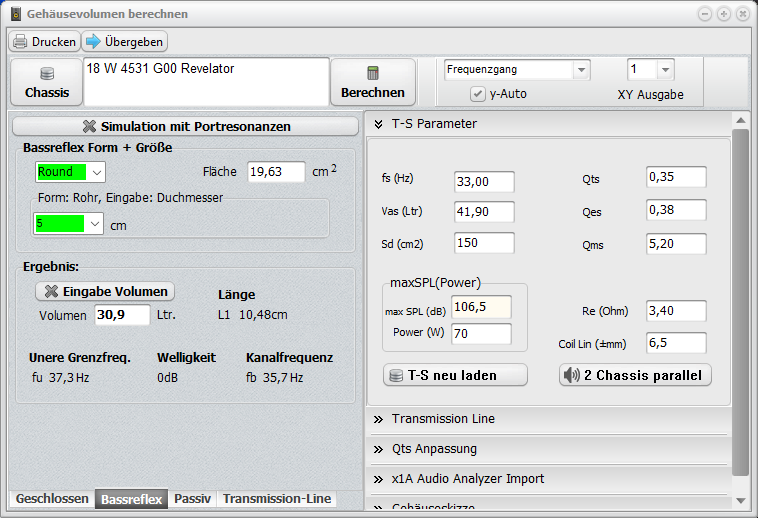

Schritt 3: Volumenberechnung mit Parameterübergabe

Das richtige Volumen ist mitentscheidend für den Klang und hängt von den technischen Daten des Lautsprechers ab.

Mit x1Designer entfällt die lästige Eingabe der Parameter zur Berechnung, da sie automatisch aus der Lautsprecher-Datenbank übernommen werden. Per Klick haben Sie so die Ergebnisse und die Simulation zeigt Details zur Unterstützung, wie die maximale Membranauslenkung oder ob Luftgeräusche im Bassreflexkanal zu erwarten sind.

Was noch?

1. Gehäuseart "Geschlossen", "Bassreflex", "Passiv-Membran", "Transmission Line"
2. Füllmaterial berücksichtigen
3. Vielfältige Simulationen

Slide

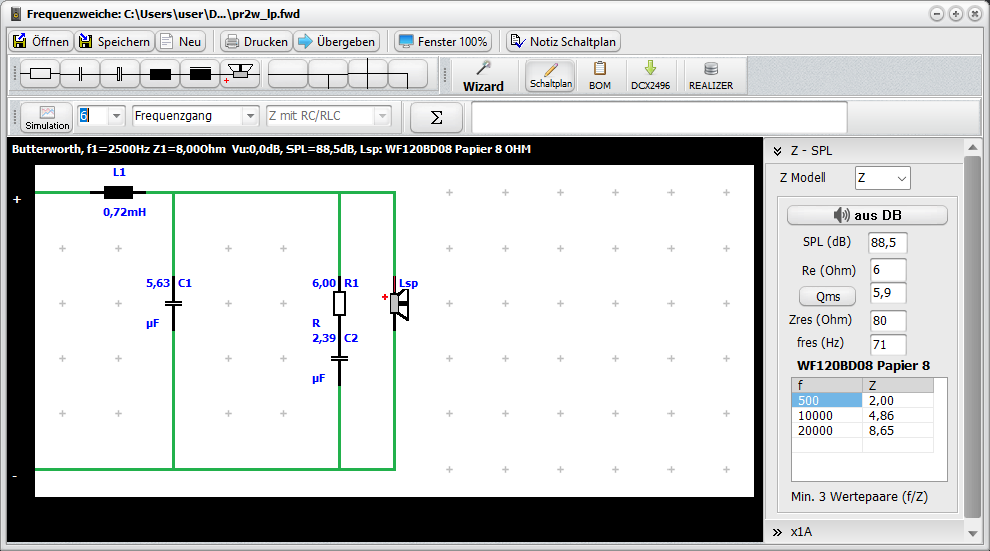

Schritt 4: Frequenzweichendesign mit realen Z Verläufen und Bauteilen

Ebenso wichtig wie das Volumen ist die richtige Aufteilung der Musik auf die einzelnen Lautsprecher.

Mit dem Assistenten erstellen Sie Filter, Impedanzkorrektur oder Dämpfungsglieder kinderleicht. Top: Unser "REALIZER" ersetzt mathematische Bauteilwerte, die praktisch nicht zu kaufen sind wie 5,27uF, durch Kombinationen aus Marktüblichen - so ist das simulierte Ergebnis deutlich näher an der Realität und Sie haben bekommen eine reale Einkaufsliste!

Was noch?

1. Filter Butterworth, Bessel, Linkwitz-Riley, Tschebyscheff
2. Vielfältige Simulation, u.a. mit realem Z Verlauf des Lautsprechers
3. Prüfung der Impedanzkorrekturschaltung mit realem Z Verlauf des Lautsprechers
4. Prüfung der Resonanzkorrekturschaltung mit realem Z Verlauf des Lautsprechers
5. Bauteile aus der Bauteildatenbank einfügen
6. Stückliste

Slide

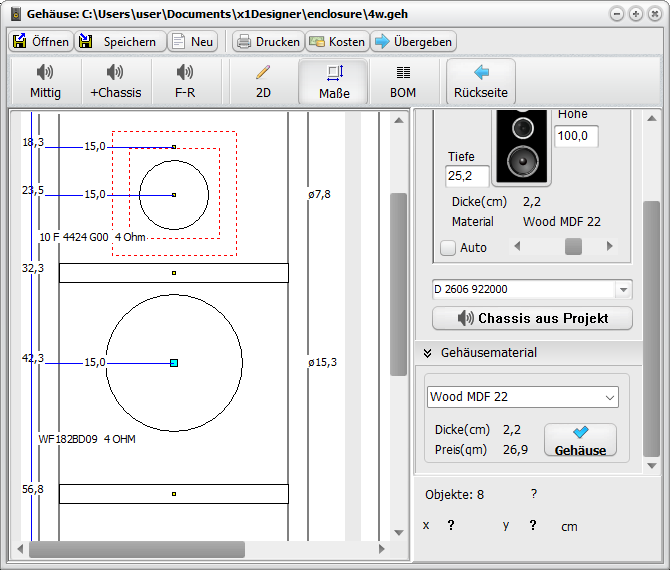

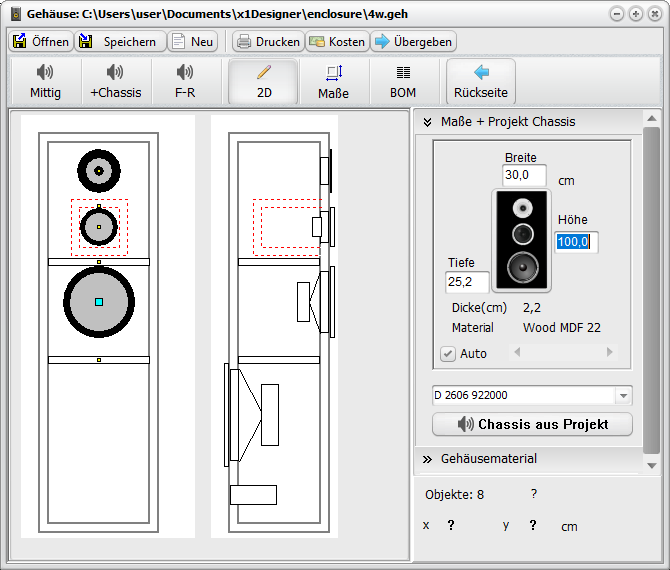

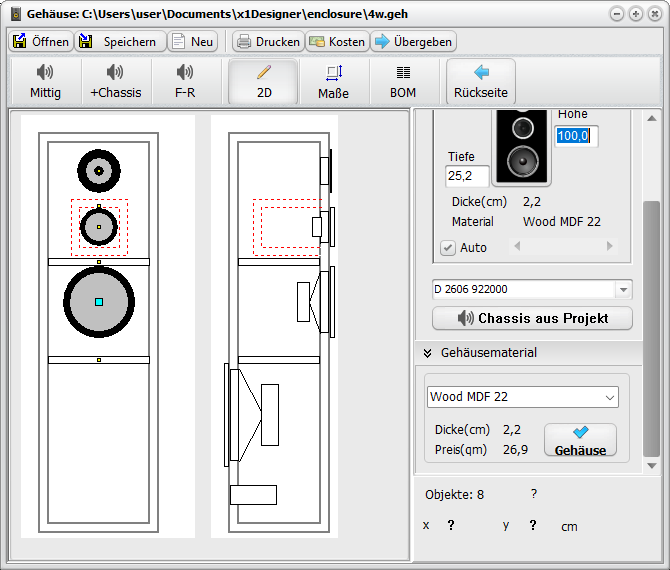

Schritt 5: 2D Gehäusedesign

Effizient: Für die Konstruktion übergibt der Projektmanager alle Lautsprecher inkl. der Maße und dem benötigten Volumen: Einfacher geht es nicht.

Nun noch die Außenmaße der Box setzen und die Lautsprecher auf der Front- oder Rückseite mit der Maus platzieren.

Was noch?

1. Gehäuse unterteilen mit automatischer Berechnung
2. Gehäuse im Gehäuse
3. Lautsprecher aus der Datenbank direkt einfügen
4. Ansicht Maße

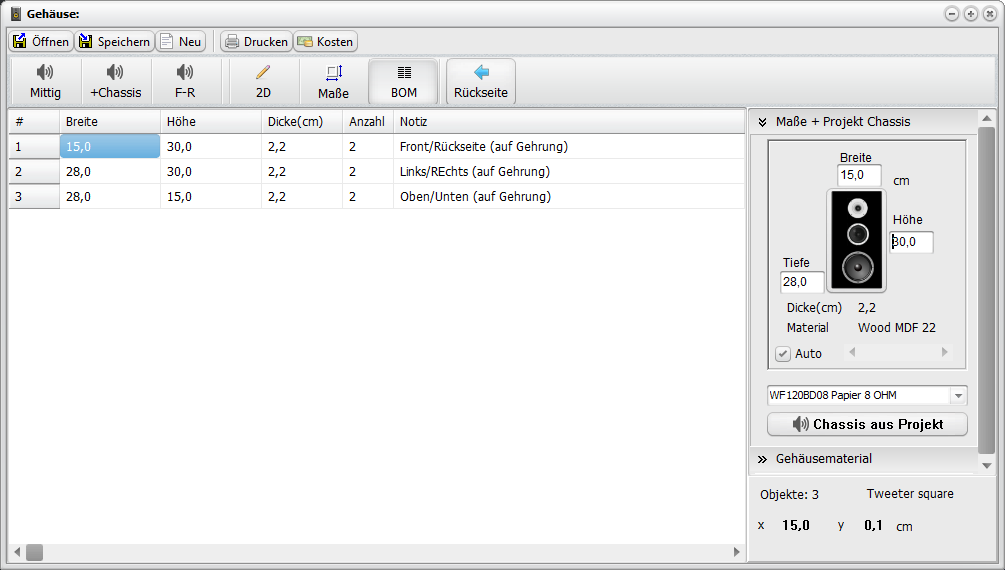

5. Stücklistenausgabe

Slide

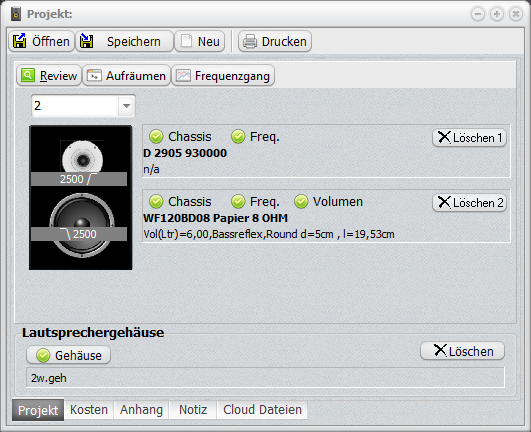

Nichts vergessen?

Das Ampelsystem (grün/rot) im Projektmanager zeigt die noch benötigten (rot) bzw. erledigten (grün) Designschritte. Über die rot markierten Punkte gelangen Sie direkt in die entsprechenden Module zur Bearbeitung. So vergessen Sie nichts!

Start

Fertig

Slide

Weitere Funktionen

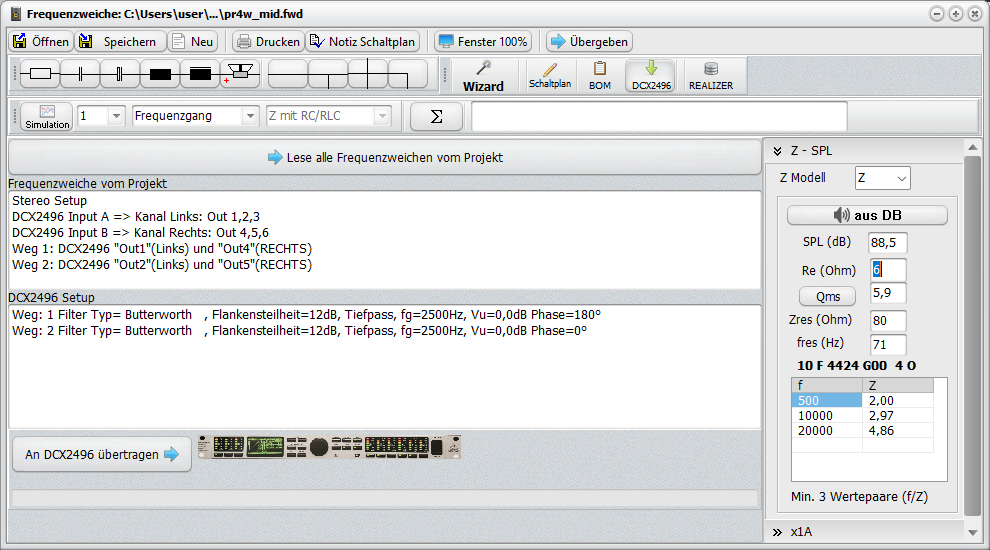

Sparen Sie Kosten und Zeit mit dem "Filter PreCheck"

Einige Weichenbauteile wie Spulen für den Bass sind teuer. Um Fehlkäufe zu vermeiden, übertragen Sie automatisch Ihre passive Frequenzweiche vorab in die Audio DSP DCX2496 und hören ob alles passt. Ist alles ok - prima - ansonsten passen Sie das Weichendesign an und übertragen die Änderungen für einen erneuten Check. Das spart Geld und Zeit.

Slide

EQ Sound Tuning mit nur wenigen Klicks

x1Designer berechnet automatisch das Equalizer Tuning Setup aus Messungen der Box mit wenigen Klicks. Geben Sie zur Korrektur das gezeigte EQ Setup in Ihren EQ ein oder übertragen Sie es automatisch in die Audio DSP DCX2496 von Behringer.

Messung: Rot nach Korrektur

Slide

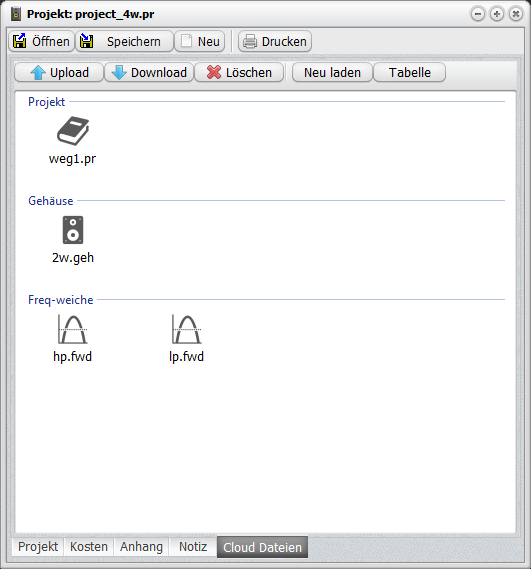

Kostenlose Cloud: Zugriff auf Ihre Projekte von überall

Greifen Sie auf Ihre Projekte über unsere Cloud von überall oder über mehrere Rechner zu. Und das ohne Extrakosten.

Slide

x1Designer Module

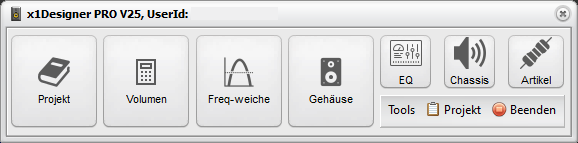

1. Home (Bild rechts), Zugriff auf alle Module
2. Projekt-Manager
3. Volumenberechnung
4. Frequenzweichen Designer
5. Gehäusekonstruktion
6. EQ Tuning

1. Datenbank Lautsprecher (Lokal / Cloud)
2. Datenbank Bauteile (Lokal / Cloud)

Highlights

Geführte Lautsprecherauswahl: Zu Ihrer Treiberauswahl wird der beste Gehäusetyp (geschlossen, Bassreflex,...) vorgeschlagen.

Weniger Kopieren und Einfügen: Automatische Übertragung der Treiberparameter (Vas. Its,..) in die Module

Wählen Sie aus mehr als

5000 Lautsprecher

Importieren Sie aus mehr als 5000 Lautsprechern Ihre Favoriten (z.B. von der Webseite loudspeakerdatabase) in die eigene Datenbank.

Top-Sound: Bewerten Sie durch Simulation die Membran-Auslenkung, Impulsantwort, Korrektur der Lsp- Impedanz usw. im Vorfeld, um optimale Ergebnisse zu erzielen.

Weichenfehler? Ersetzen Sie errechnete Bauteile, die nicht zu kaufen sind, durch reale Teile. Simulieren Sie den Einfluss und korrigieren ihn vor dem Kauf der Bauteile.

1. Geführtes konstruieren inkl. Review Funktion
2. Lautsprecher-DB: Link auf Web-Seite, Messdatei und PDF Datei je Lautsprecher
3. Zahlreiche Filterfunktionen helfen bei der Suche der richtigen Lautsprecher
4. Assistent zur Frequenzweichenberechnung
5. Zusammenführen von Simulation und Messungen (x1Analyzer)
6. Import Thiele Small Parameter aus Messung mit x1Analyzer
7. Synchronisierung (Lautsprecher, Bauteile, Frequenzweiche, Gehäuse, Projekt) über mehrere PC’s /Team (kostenloser Cloud-Service)
8. Frequenzweichen aus Projekt an AudioDSP DCX2496 zum akustischen Vorabtest übertragen
9. EQ Tuning zur Frequenzganglinearisierung aus Messung zur Box berechnen
10. Automatischer Übertrag der technischen Daten in die Module, wie Maße des Lautsprechers zur Gehäusekonstruktion oder T-S Daten wie Vas, Qts zur Volumenberechnung
11. Automatisches Setzen der Volumenunterteilung im Gehäuse nach Liter-Vorgabe
12. Gehäuse: Lautsprecher auf Gehäuse Vorder- und Rückseite platzieren

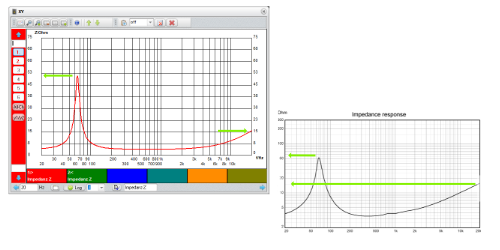

1. Simulation der nicht linearen Impedanz Z des Lautsprechers aus den tech. Daten (ohne Messung)
2. Simulation der Effekte auf den Frequenzgang durch die nichtlinearen Impedanz des Lautsprechers
3. Simulation der Weiche berücksichtigt ohmsche Widerstände der Spulen
4. Berechnete Bauteile durch Handelsübliche aus der Datenbank ersetzen (REALIZER)
5. Membranauslenkung und Luftgeschwindigkeit im Bassreflexkanal prüfen vermeiden Designfehler
6. Impulsantwort des Lautsprechers im Gehäuse per Simulation prüfen
7. Leistungsstarke Kurvendarstellung mit Mathematik und Cursor, bis zu 6 Diagramme gleichzeitig
8. Multi-Fenster Design, skalierbare Fenster
9. Stücklistenausgabe, Druckausgabe
10. Kostenberechnung
11. Deutsche Oberfläche
12. Und vieles mehr…

Einfacher Import von Messungen

Kombiniere Frequenzgänge mit der Simulation oder lese T-S Messergebnisse (Vas, Qts,..) zum Lautsprecher mit dem x1Analyzer.

zum x1Analyzer...

Screenshots

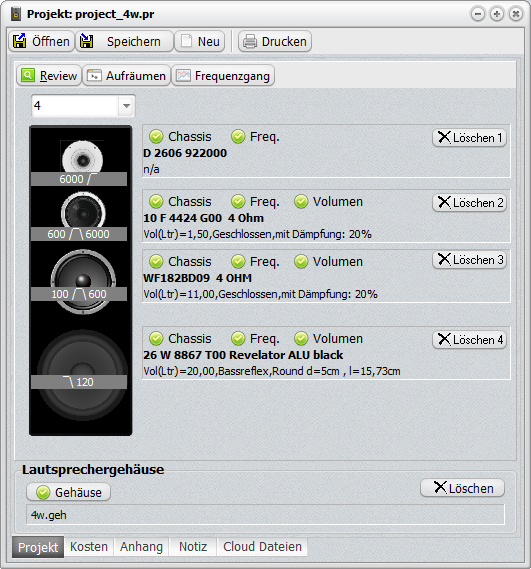

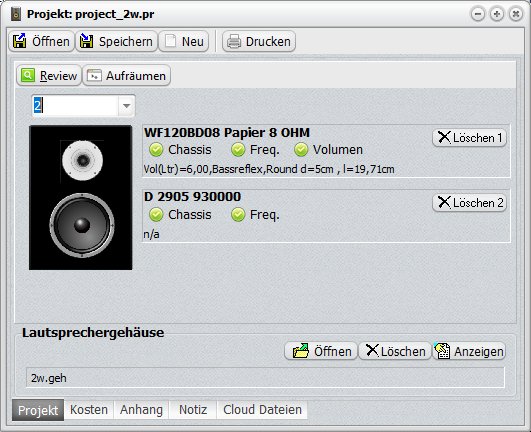

Modul "Projekt"

Modul "Projekt"

Modul "Projekt"

Modul "Gehäuse"

Modul "Gehäuse"

Modul "EQ"

Modul "Volumen"

XY Bildschirm

Modul "Frequenzweiche" (PRO)

Modul "Volumen"

Modul "Datenbank Artikel"

Slide

x1Designer Versionen

Mit der EXPERT Version entwerfen Sie einfach Ihre Lautsprecherbox. Die PRO Version unterstützt das Design und deren Optimierung unter Einbeziehung der Behringer AUDIO DSP DCX2496.

EXPERT Funktionen

1. Volumenberechnung
2. Frequenzweichendesign
3. 2D Gehäuse zeichnen
4. Datenbank: Chassis + Artikel

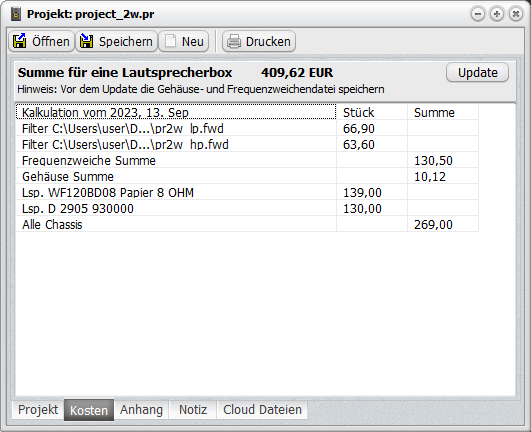

5. Projektübersicht inkl. Kosten
6. Cloud Datenbanken
7. Stückliste
8. Simulation

PRO: zusätzlich zur EXPERT Version

1. Filter PreCheck - Weiche vorab akustisch prüfen 1)
2. EQ Sound Tuning 1)
3. Design via Cloud teilen 2)

1) Projekt, Gehäuse, Weiche
2) Zur automatischen Steuerung der DCX2496 wird unsere Software DCX.Server benötigt

Handbuch

DEMO

Shop

Slide

Produktvideos

Video "Produktübersicht"

Mehr Videos...
