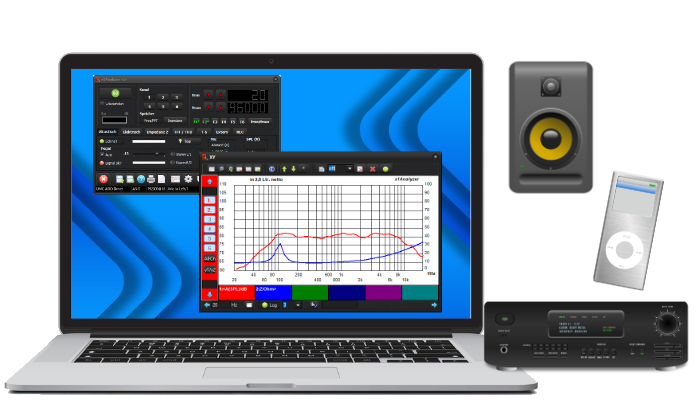

x1Analyzer
Audio Messungen
präzise
und einfach bis 90kHz.
Slide
Einsatzgebiete
Chassis & Lautsprecherbox

Finde die besten Chassis und erkenne Schwachstellen der Lautsprecherbox.

Car Hifi

Führe akustische Messungen im Auto aus und optimiere Deine Anlage.

Verstärker

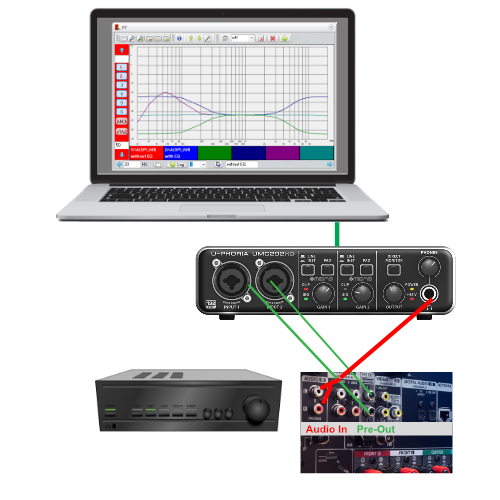

Check: Übertragungsverhalten, Klangregler - Loudness - EQ, Messung Verzerrungen

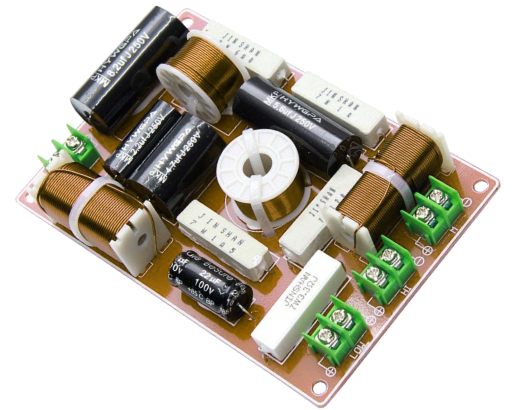

Filter

Passt die Weiche zu den Lautsprechern?

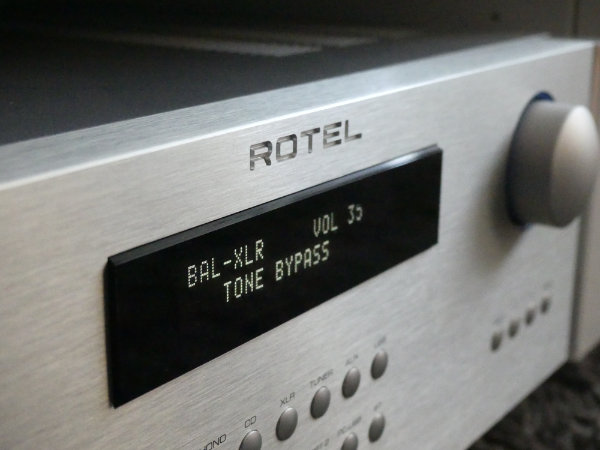

MP3, Netzwerk Player, Bluetooth

Wie gut ist die Wiedergabe: Übertragungsverhalten und Verzerrungen?

Bauteile

Filter: Messe die Bauteilwerte R-L-C

Slide

Highlights

  1. Messen bis 90kHz
  2. Messung mit handelsüblichen Soundkarten
  3. Frequenzgangkorrektur der Soundkarte
  4. 12 Kanal Messspeicher
  5. Kontinuierliche Messung
  6. Mikrofonkorrektur
  7. Gleichzeitig bis zu 6 Messkurven darstellen
  8. Messkurven normieren und verschieben
  9. Messkurven glätten
  1. Datentransfer zum x1Designer
  2. Mathematische Operationen zu den Messkurven
  3. Cursormessung Delta x & y
  4. 6 Speicherplätze für bevorzugte Messbereiche (fmin/fmax)
  5. Texteingabe zur Messung und Messkanal
  6. Messung in die Zwischenablage kopieren
  7. Druckausgabe
  8. Deutsche Oberfläche
  9. und vieles mehr
Slide

Messen

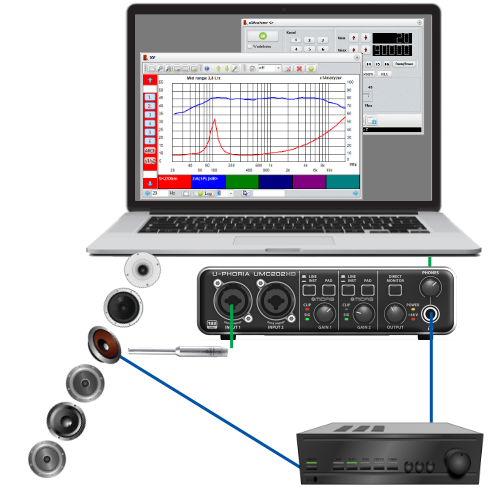

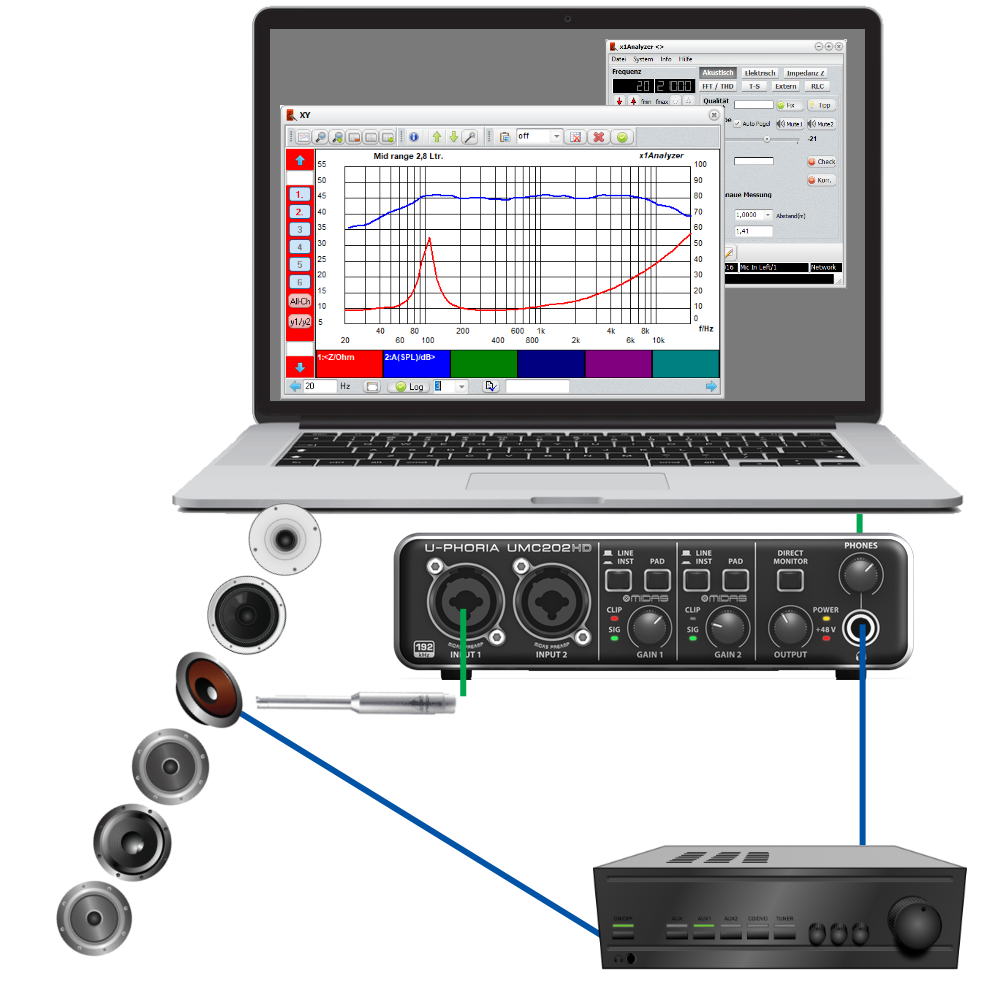

Akust. Frequenzgang

  1. Testsignalquelle "Soundkarte"
  2. Frequenzbereich: 20 Hz bis 20000 Hz
  3. SPL korrekte Messung, Mikrofonkorrektur
  4. Automatische Pegeljustage
  5. Export zum x1Designer

Elektr. Frequenzgang (intern)

  1. Testsignalquelle "Soundkarte"
  2. Frequenzbereich: 20 Hz bis 90000 Hz 1)
  3. Differenzsignalmessung („Stereo mode“ deaktiviert)
  4. 10 bis 100 Messpunkte je Frequenzdekade (x10, z.B. 200 Hz bis 2000Hz)
  5. Einheiten: dB, dBV, mVtrms, μW(Z), dBm(Z), %

Elektr. Frequenzgang (extern)

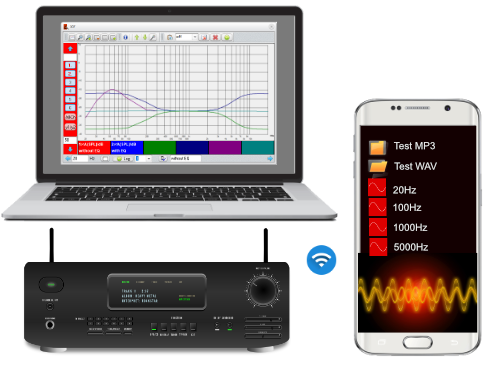

  1. Testsignalquelle "CD, MP3, WAV..."
  2. Messung: Bluetooth, MP3 oder Audio Netzwerk Player
  3. Frequenzbereich: 20 Hz bis 90000 Hz 1)
  4. Automatische Erkennung der Testsignale (Frequenz, Start)
  5. Automatischer Mess-Stopp durch Eingabe der “fmax” Frequenz
  6. Testsignal Wiedergabe in beliebiger Reihenfolge

Impedanz Z

  1. Testsignalquelle "Soundkarte"
  2. Frequenzbereich: 20 Hz bis 90000 Hz 1)
  3. Z Messbereich: 1 bis 250 Ohm
  4. 30 bis 70 Messpunkte je Frequenzdekade (x10)

FFT Spektrum

  1. Testsignalquelle "Soundkarte" oder extern
  2. Frequenzbereich: 15 Hz bis 90000 Hz 1)
  3. FFT Punkte 1024 bis 65536, Fenster: Hanning, Hamming, Rectangle
  4. Interne oder externe Testsignale
  5. Intern Signalquelle: -50dB..0dB, 20Hz..90kHz 1)
  6. Mittelwert aus 1 bis 10 Messungen
  7. PEAK Hold Messung
  8. Frequenzgang mit Sweep oder weißem Rauschen

Klirrfaktor (THD)

  1. Testsignalquelle "Soundkarte" oder extern
  2. Frequenzbereich 20 Hz bis 90000 Hz 1)
  3. Messung THD und der Koeffizienten k2 bis k7 in % plus Frequenz der Messsignals
  4. Interne oder externe Testsignale
  5. Interne Testsignalquelle: Sinus 20Hz bis 90kHz 1) , Pegel -50dB..0dB

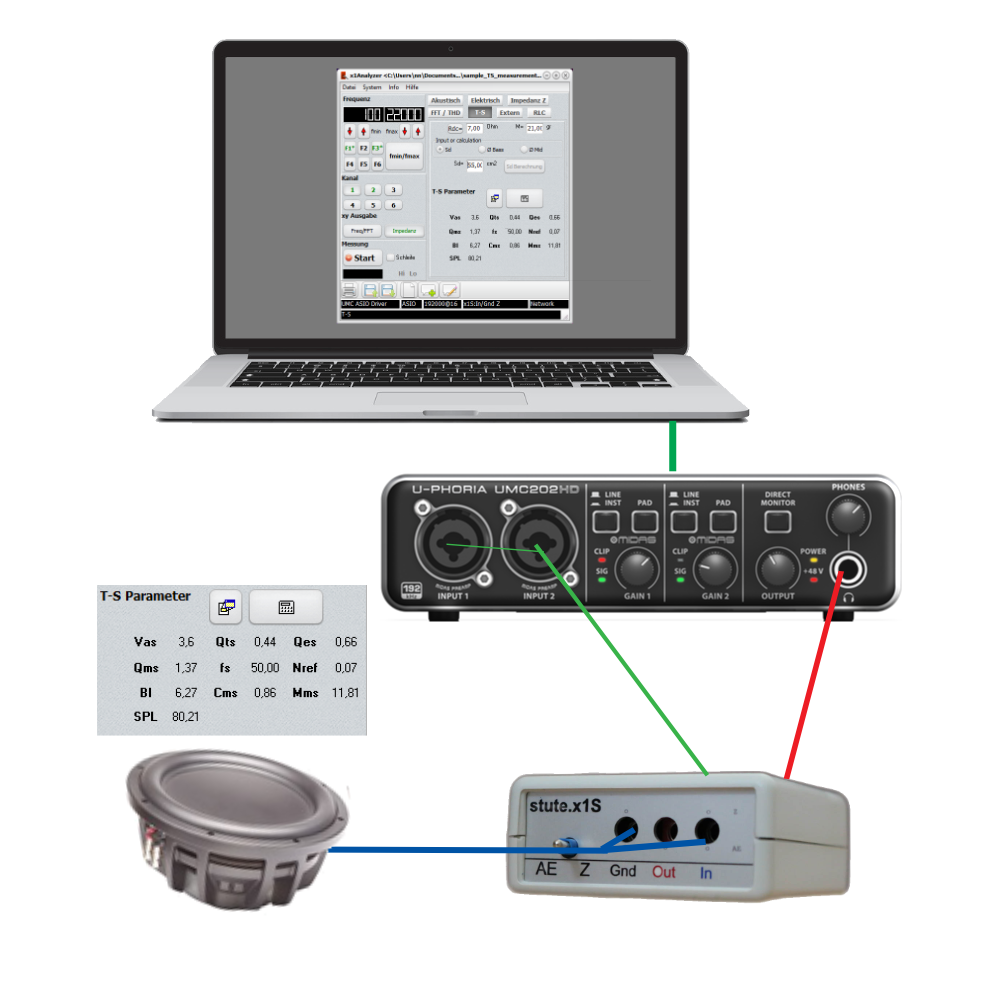

Thiele Small Parameter

  1. Berechnung: Vas, Qts, Qes, Qms, fs, Nref, BL, Cms, Mms, SPL
  2. Export zum x1Designer zur Gehäuseberechnung und Simulation

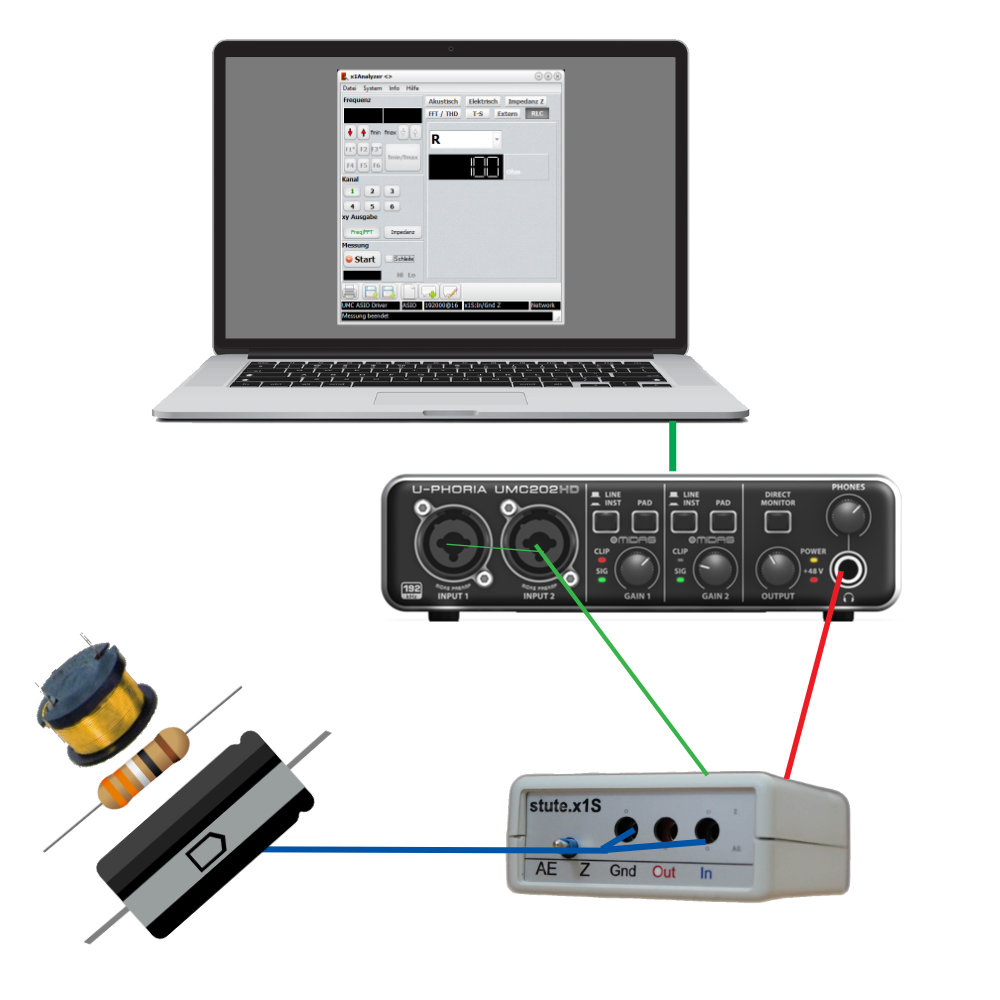

Bauteile R-L-C

  1. R: bis 100Ohm 2)
  2. L: bis 20mH 2)
  3. C: bis 100μF 2)

1) mit 192kHz Samplerate. Unterstützt werden Samplerates von 44,1kHz – 192kHz.
2) Genauigkeit abhängig von der Kalibrierung.

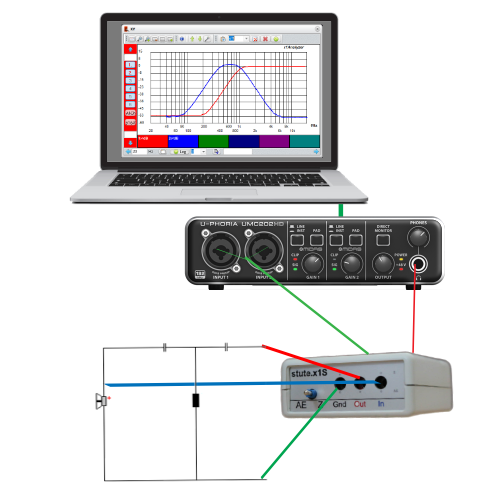

Filter prüfen
Verzerrungen Lautsprecherbox
Frequenzgang gesamte Box

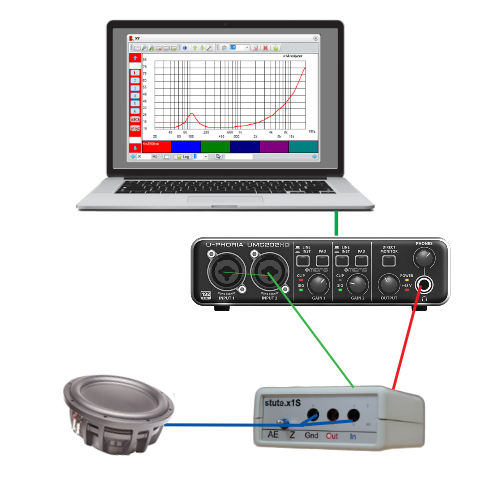

Chassis testen: Frequenzgang + Impedanz
Audio Netzwerk Player testen. Signale vom Handy
Thiele Small Parameter bestimmen (Vas, Qts..)
Klangregler prüfen

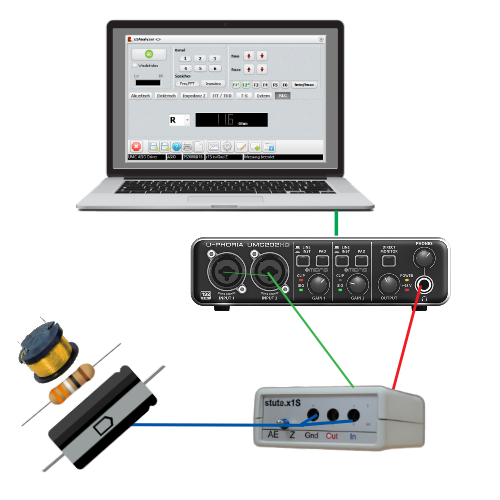

Bauteilwerte bestimmen
Verzerrung (THD, k2..7) Verstärker
Impedanzverlauf Lautsprecher

Shadow
Slide

Systemanforderungen

PC Laptop

  1. MS-Windows 10 oder 11, 32 oder 64 bit
  2. USB Schnittstelle

Soundkarte

  1. Support Soundkarten mit ASIO und WDM Treibern
  2. Samplerate 44,1kHz bis 192kHz
  3. Regelbarer Kopfhörerausgang
  4. 2 regelbare Eingänge
  5. Mikrofonverstärker mit 48V Phantomspannung
  6. Empfehlung: Behringer U-Phoria UMC202HD

Interface x1S

  1. einfaches Messinterface zum selber bauen
Schaltplan

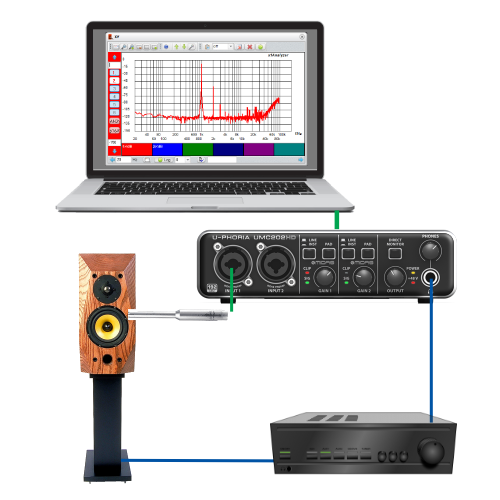

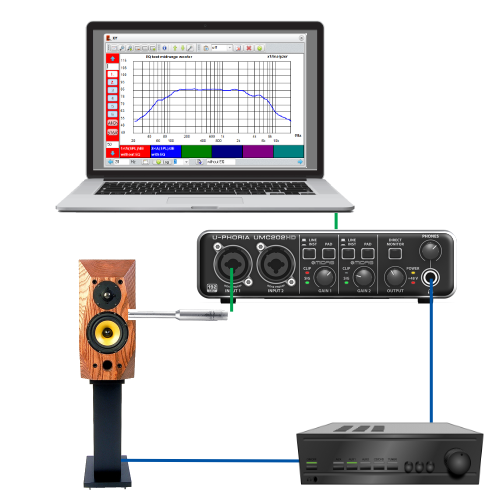

Akustische Messungen

  1. Audio Verstärker (20W oder mehr)
  2. Messmikrofon, wie das Behringer ECM8000
